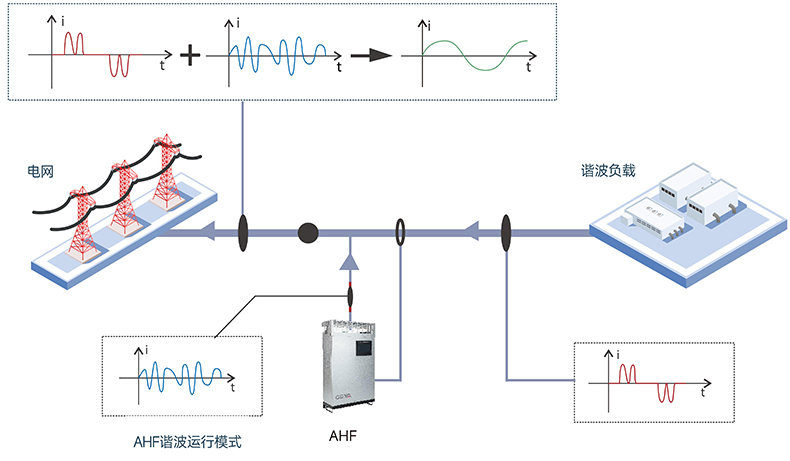

1、自適應諧波治理系統

- 采用改進型ip-iq諧波檢測算法，可實現2-71次諧波全頻段動態跟蹤

- 三電平拓撲結構結合空間矢量調制（SVPWM）技術，開關損耗降低40%

- 內置阻抗掃描功能，自動規避系統諧振點

2、智能運維平臺

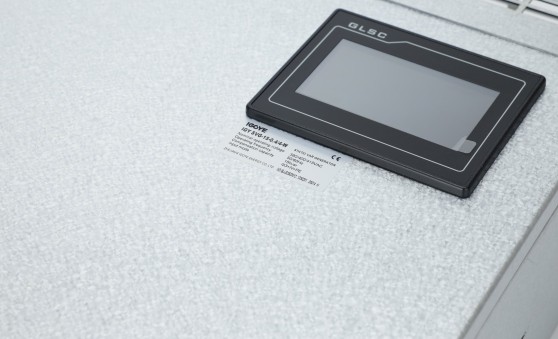

7英寸工業級HMI觸摸屏，支持實時顯示：

- 電壓/電流波形畸變率（THD-U/THD-I）

- 各次諧波含有率（HRU）

- 三相不平衡度（ε）

支持云端數據對接，可通過IoT平臺實現遠程參數整定

3、可靠性設計

- 獨立雙風道散熱系統，40℃環境溫度下滿負荷運行

- IGBT模塊采用納米銀燒結工藝，壽命提升至15萬小時

- 符合IEC 61000-4-30 Class A級抗干擾標準

GY-AHF系列有源電力濾波器產品應用：

1、工業領域

- 鋼鐵冶煉：解決電弧爐產生的6脈沖特征諧波（5、7、11、13次），某鋼廠應用

后變壓器溫升降低28K

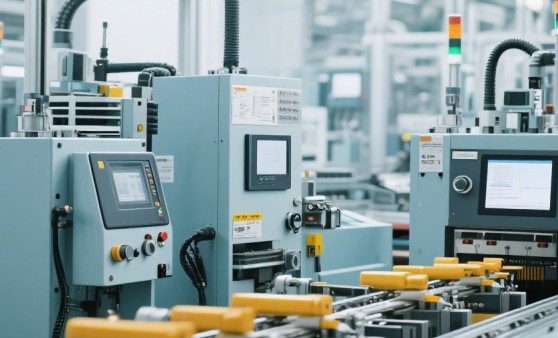

- 汽車制造：焊接機器人集群諧波治理，將THD從19.7%控制在3.2%以內

2、電力系統

- 光伏電站：抑制1500V組串式逆變器產生的間諧波，通過CGC/GF 035:2024認證

- 儲能PCS：消除充放電過程中的3次零序諧波，提升系統效率2.3%

3、場所

- 醫療影像中心：MRI設備供電波形失真度<2%，符合IEC 60601-1-2標準

- 數據中心：12脈沖UPS系統諧波治理，使零地電壓<1V（TIA-942要求）

1、寬頻率范圍

可以過濾各種諧波頻率。濾波器2-71諧

波；

2、 諧波濾波率高

諧波濾波率高。在額定功率下，諧波電

流的濾波率可達97%；

3、 穩定

單相動態注入補償電流，改善系統三相

不平衡，自動抑制系統諧振，與系統無諧

振，設備和系統的安全運行；

4、 快速

快速響應時間。諧波補償電流的全響應

時間小于10ms；

5、 全系列

從25A模塊到150A模塊，涵蓋有源電力

濾波器產品的全系列；

6、 方便快捷

設計選型簡單，安裝、操作、維護簡

單。易于擴展和冗余設計，多個并行操

作；

7、 齊全

功能齊全的智能控制系統；采用新智能

控制單元，界面友好，操作簡單方便：可

顯示電壓、電流、負載諧波和設備輸出諧

波波形、幅值和頻譜等參數；實時故障記

錄和事件記錄；

8、 可靠

可設置或100%限流輸出。設備長期穩

定運行，無設備過載之憂。具有系統過

壓、欠壓保護；輸出過流、過熱保護；控

制電壓系統故障保護。

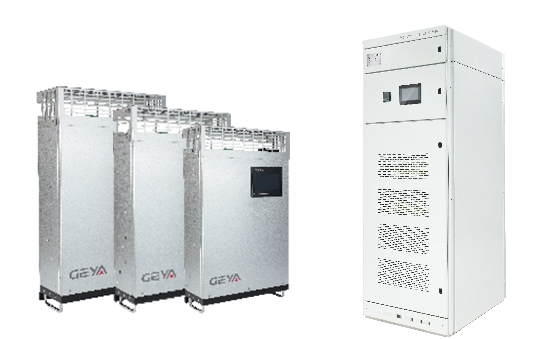

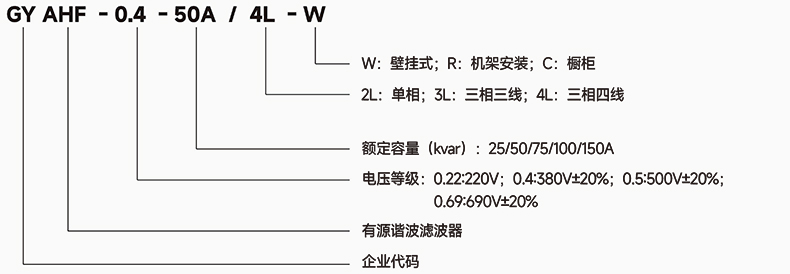

GY-AHF系列有源電力濾波器型號說明：

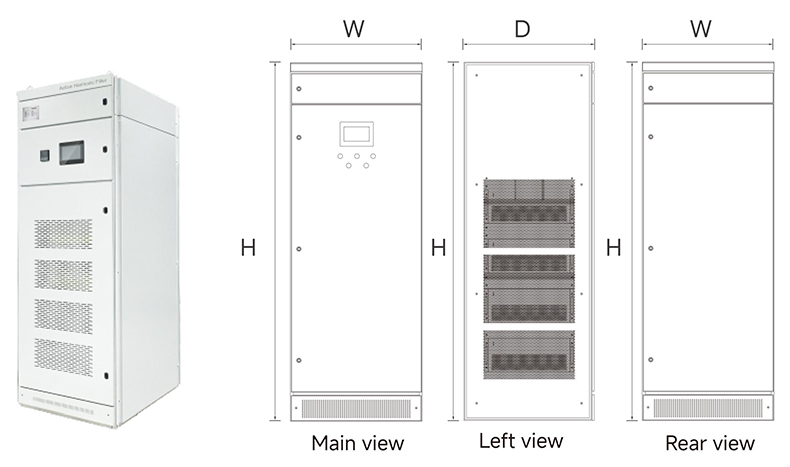

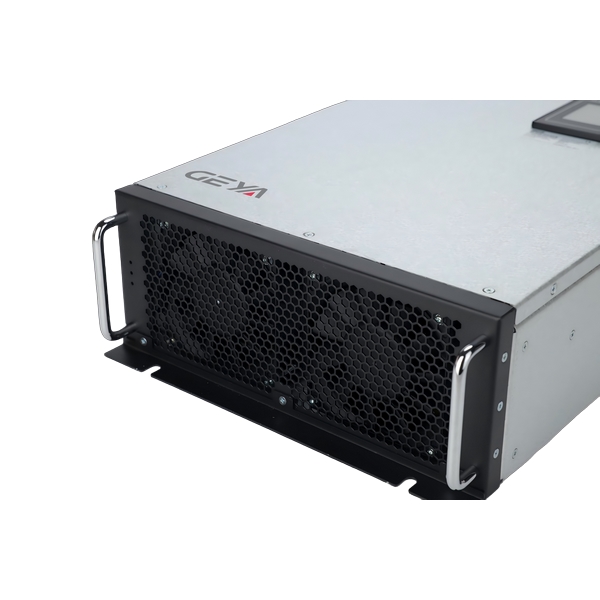

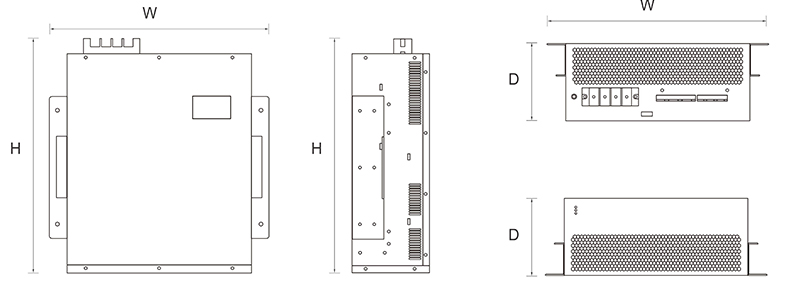

機架式/掛壁式尺寸：

GY AHF-220-15A/4L

強迫風冷

GY AHF-220-25A/4L

GY AHF-220-50A/4L

GY AHF-220-100A/4L

GY AHF-220-150A/4L

GY AHF-400-15A/3L

GY AHF-400-25A/3L

GY AHF-400-50A/3L

GY AHF-400-100A/3L

GY AHF-400-150A/3L

GY AHF-400-15A/4L

GY AHF-400-25A/4L

GY AHF-400-50A/4L

GY AHF-400-100A/4L

GY AHF-400-150A/4L

GY AHF-500-100A/4L

GY AHF-690-100A/4L

712*540(500)*302

GY AHF-0.4-100A/4L-C

GY AHF-0.4-150A/4L-C

GY AHF-0.4-200A/4L-C

GY AHF-0.4-250A/4L-C

GY AHF-0.4-300A/4L-C

GY AHF-0.4-400A/4L-C

GY AHF-0.5-300A/4L-C

GY AHF-0.69-300A/4L-C
