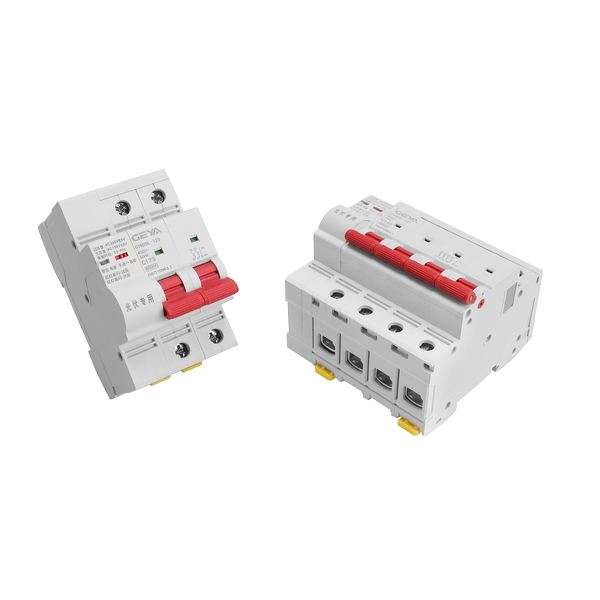

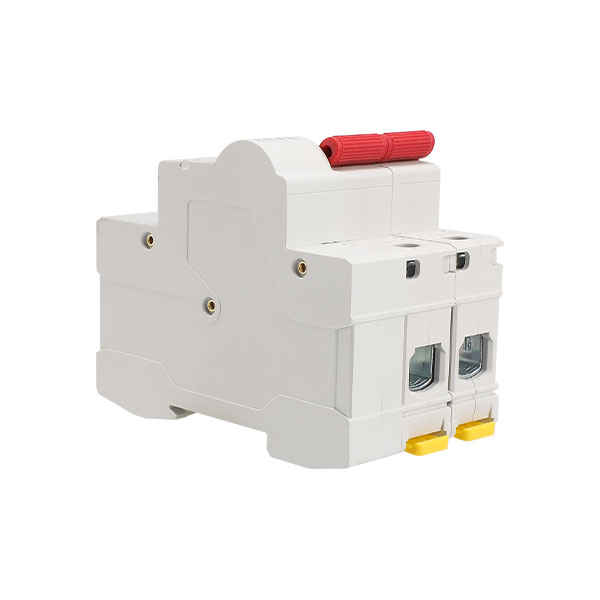

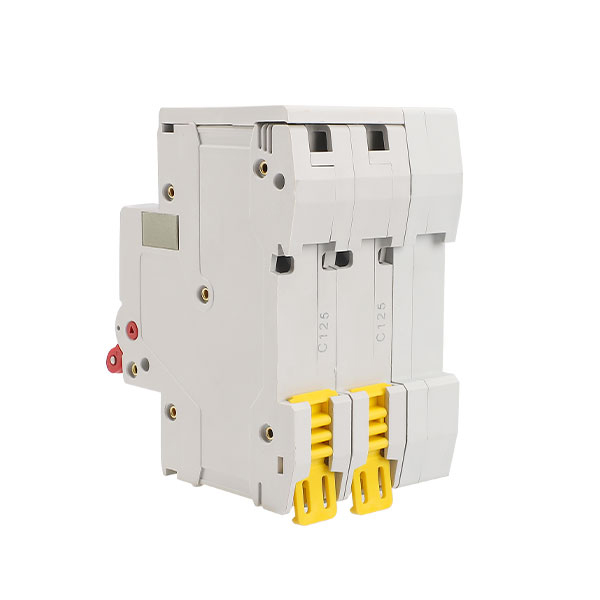

GYRD9L-125系列光伏專用重合閘斷路器產品特點：

1、產品可用于50Hz的線路中。

2、額定電壓可至400V。

3、額定電流可至125A。

4、具有過壓、欠壓、失壓、過載短路保護功能。

5、產品限流特性好，燃弧時間短、分?jǐn)嗄芰Ω摺?/span>

6、保護特性精確、壽命長、性能穩定可靠。

7、設有明顯的觸頭位置狀態指示及控制信號指示燈。

8、接線端子采用框式結構，接線牢固可靠。

9、符合標準：GB10963.1、IEC60898-1。

GYRD9L-125系列光伏專用重合閘斷路器應用場合：

GYRD9L-125系列光伏專用重合閘常被廣泛應用于光伏配電箱之中。

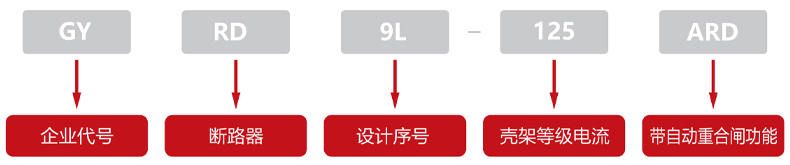

GYRD9L-125系列光伏專用重合閘斷路器型號及含義：

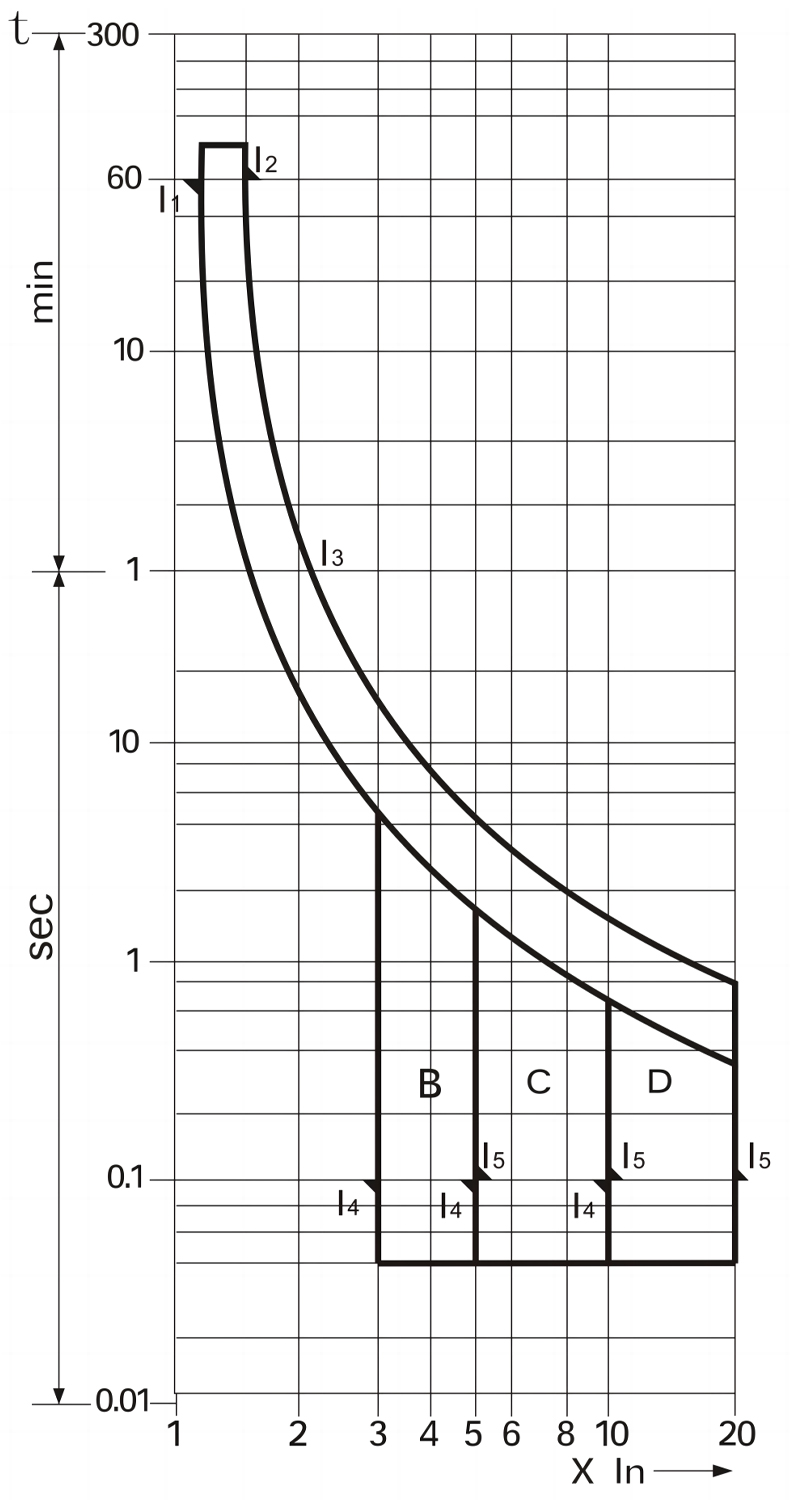

GYRD9L-125系列光伏專用重合閘斷路器技術參數：

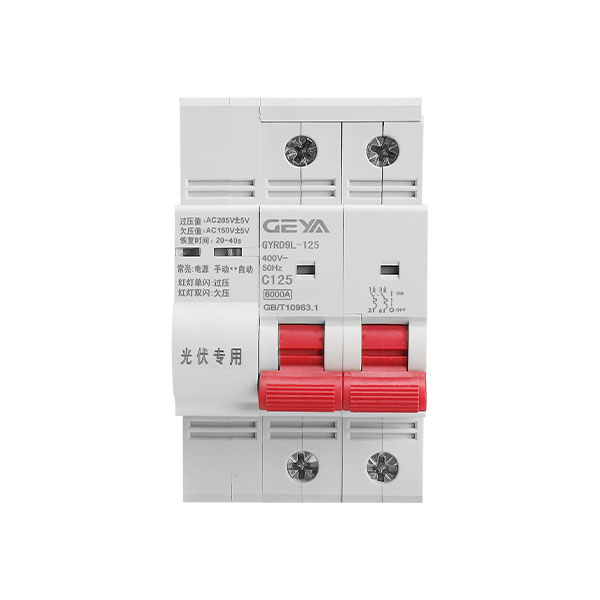

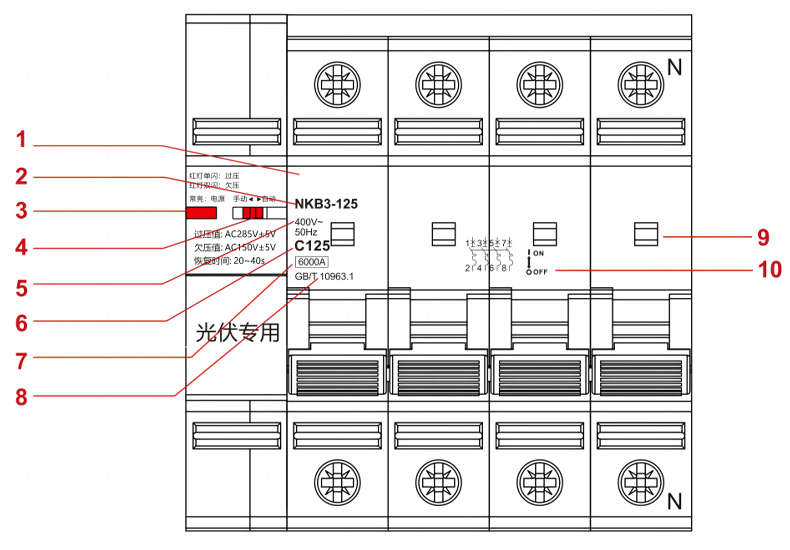

GYRD9L-125系列光伏專用重合閘斷路器使用操作說明：

1、品牌               2、型號            3、控制信號指示燈            4、手/自動切換開關

5、額定電壓        6、脫扣類型+額定電流            7、額定短路能力

8、符合標準        9、指示窗        10電氣接線圖

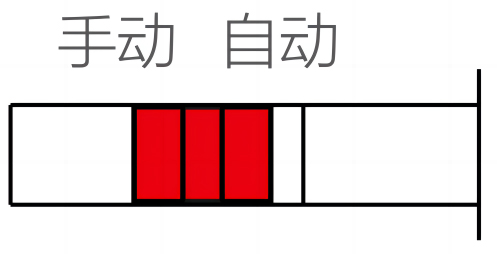

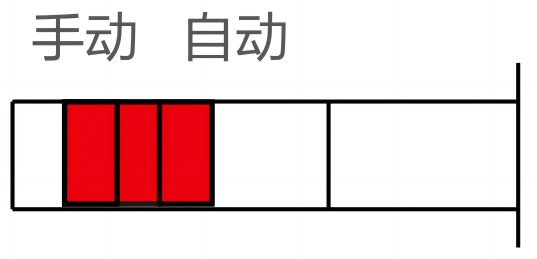

當產品工作在手動模式時，設置如下圖

當開關從自動模式切換到手動模式時，開關自動檢測電源電壓，如電壓正常則進入允許

合閘狀態，允許手動合閘。

當產品工作在自動模式時，設置如下圖：

1、過壓285V±5V,欠壓150V±5V。

2、產品通正常電壓電后約30秒，檢測電壓正常時自動復位合閘。過壓時無法合閘并單

閃，欠壓時無法合閘并雙閃。

3、過壓保護：過壓285V±5V且持續1秒后跳閘，跳閘后如果電壓恢復到275V±5V正常

電壓且持續30秒后合閘。

4、欠壓保護：欠壓150V±5V且持續1秒后跳閘，跳閘后如果電壓恢復到160V±5V正常

電壓且持續30秒后合閘。

5、失壓保護：正常電壓跌落至110V以下超過0.5秒，直接跳閘，此時無法手動合閘。

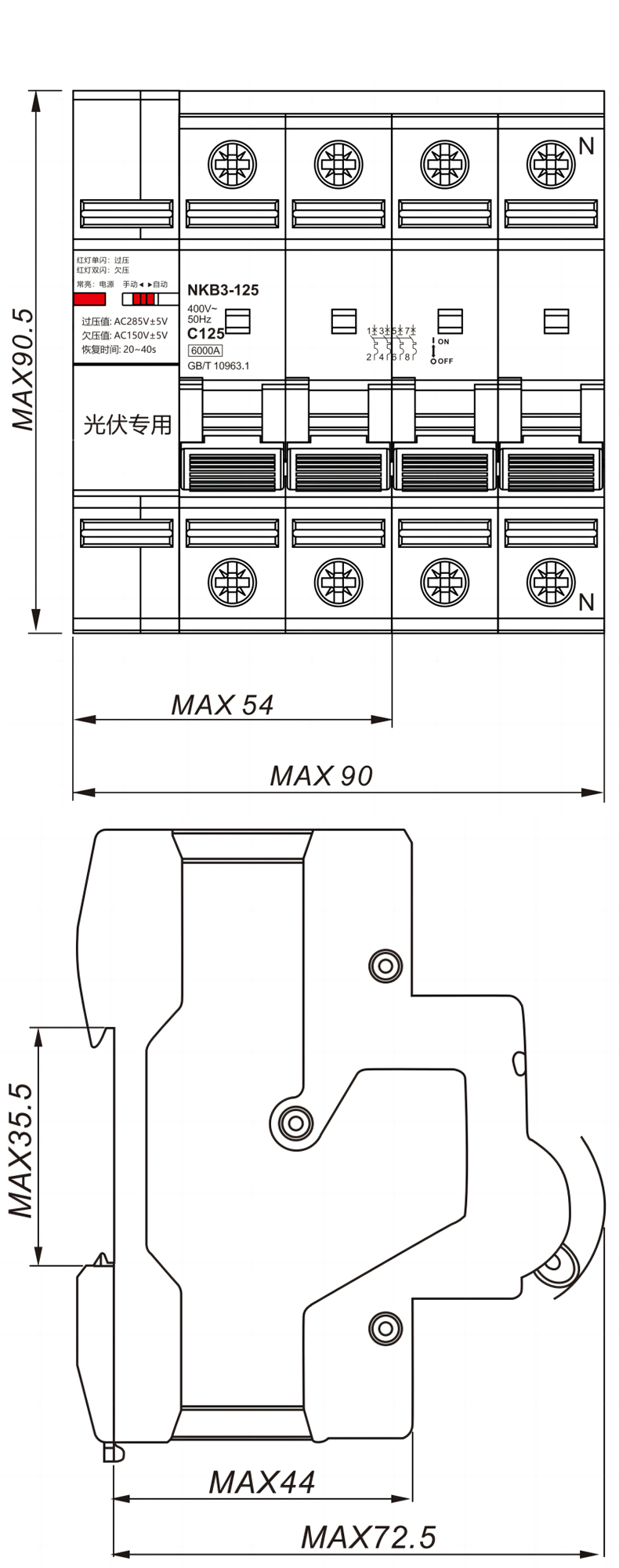

GYRD9L-125系列光伏專用重合閘斷路器產品尺寸：
