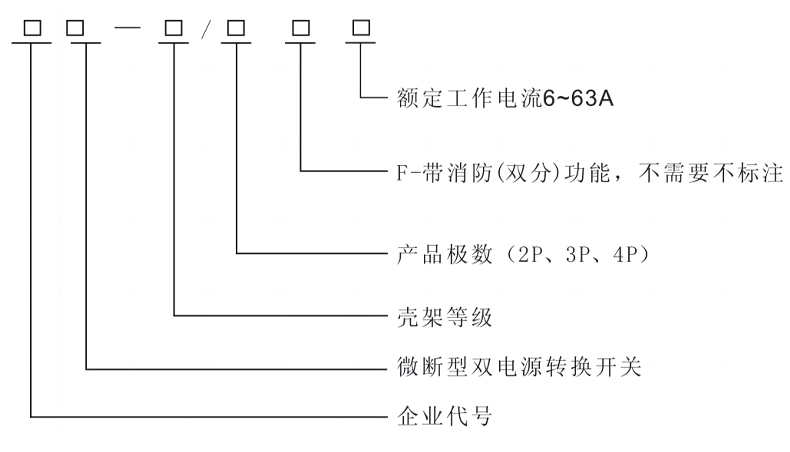

GATS-W微斷型雙電源轉換開關型號及含義：

GATS-W微斷型雙電源轉換開關產品特點：

本產品結構合理，體積小，外形美觀，配有防護套，供電更安全可靠；保護功能齊全，具有短路、過載、

缺相、欠壓等保護；與EPS消防電源接口，DC12-24V均能可靠遠距離雙分；無燥聲運動，節能降耗安裝方便，

操作簡單，性能可靠穩定。

GATS-W微斷型雙電源轉換開關適用范圍：

適用于交流50Hz或60Hz額定電壓400V,額定工作電流63A及以下的雙回路供電系統，可根據需要對兩路雙

電源之間的選擇性轉換.產品具有短路、過載、欠電壓保護功能，同時還具備消防、雙份和輸出合閘信號功能。

GATS-W微斷型雙電源轉換開關工作環境：

1、周圍空氣溫度上限值不超過+40℃,下限值不低于-5℃,24h的平均值不超過+35℃。

2、安裝地點的海拔高度不超過200m。

3、大氣的相對濕度在周圍空氣溫度+40℃時不超過50%,在較低的溫度下，可以有較高的溫度；濕月的平

均低溫度為+25℃時，平均相對濕度為90%,并考慮到因濕度變化發生在產品表面的凝霜，應采取的措施。

4、污染等級為Ⅲ級。

5、運行地點無強烈震動和沖擊，無腐蝕和破壞絕緣有害氣體，無嚴重塵埃，無導電微粒和爆炸危險物質，

無強電磁干擾。

GATS-W微斷型雙電源轉換開關產品性能：

1、轉換開關是由兩臺微型斷路器與電動機和機械轉動裝置組合成套一體并通過控制器對兩路電源進行檢測，

當電路發生異?？刂破鲗?duì)檢測結果作出邏輯判斷，根據控制器指令驅動操作機構分閘或者合閘，從而保證對負載

安全可靠地供電。

2、接通與分?jǐn)嗄芰?/p>

3、額定短路分?jǐn)嗄芰Γ?KA

4、額定短路接通能力：7.65KA

5、轉換時間：3s

6、轉換開關的控制電壓AC230V

7、轉換開關的機械壽命(常用與備用的轉換)為3000次，電壽命為1500次

8、額定絕緣電壓：U=500V

9、額定工作電流：10A/16A/20A/25A/32A/40A/63A

10、一般情況下，轉換開關具備自投自復功能，而且常用電源優先的原則，如果場合需要用自投不自復

的功能，用戶可與制造商聯系定制。

GATS-W微斷型雙電源轉換開關操作與安裝：

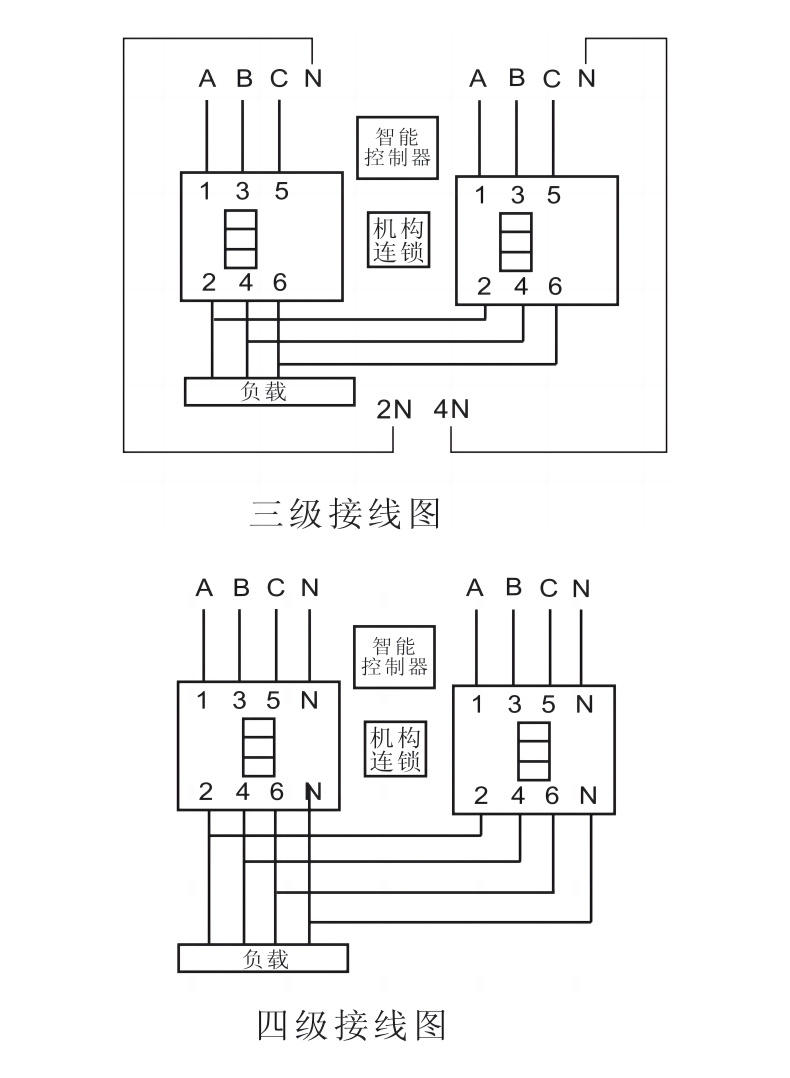

根據設計電路實際需要接好常用電源和備用電源的進出線、零線，兩臺斷路器的出線端并聯、但相序一致。

(見接線圖)

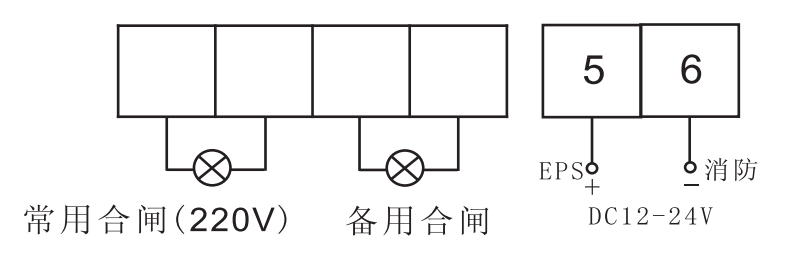

外接電源合閘指示及消防電源接線圖：

轉換開關需要手動操作時，應先將按鈕開關處于手動位置，此時可轉動手柄進行長用或備用的轉換。

轉換開關需手動時，應先將按鈕開關處于手動位置，此時可轉動手柄進行常用或備用的轉換。

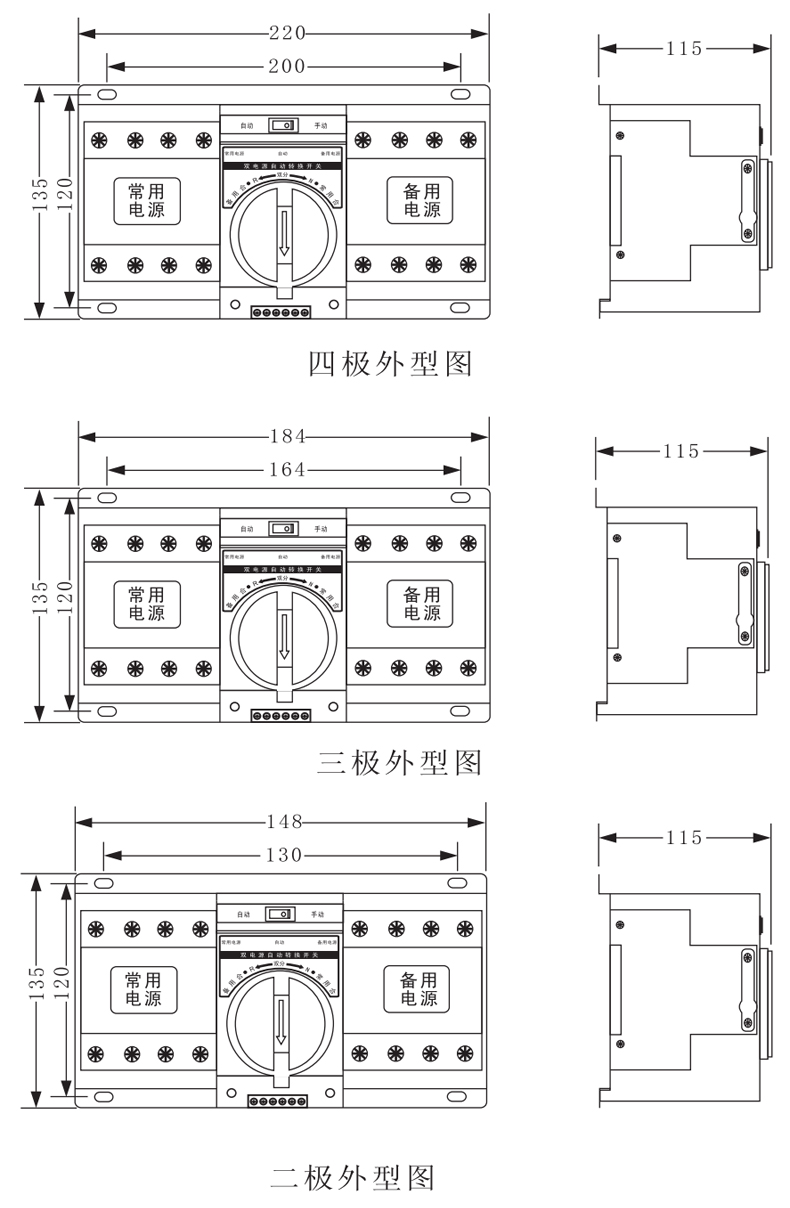

GATS-W微斷型雙電源轉換開關外型與安裝尺寸：
