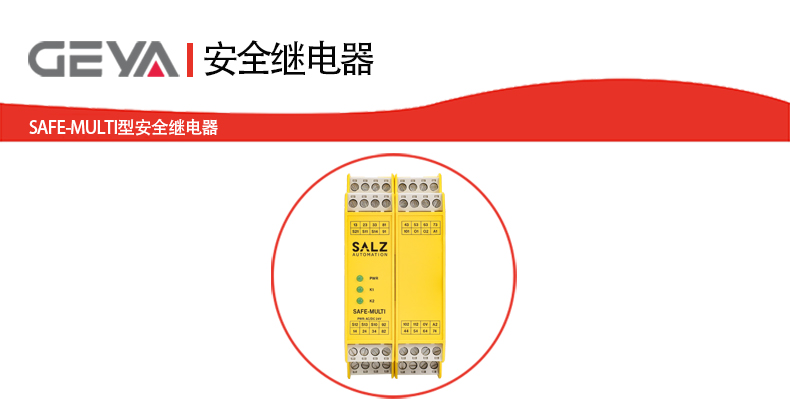

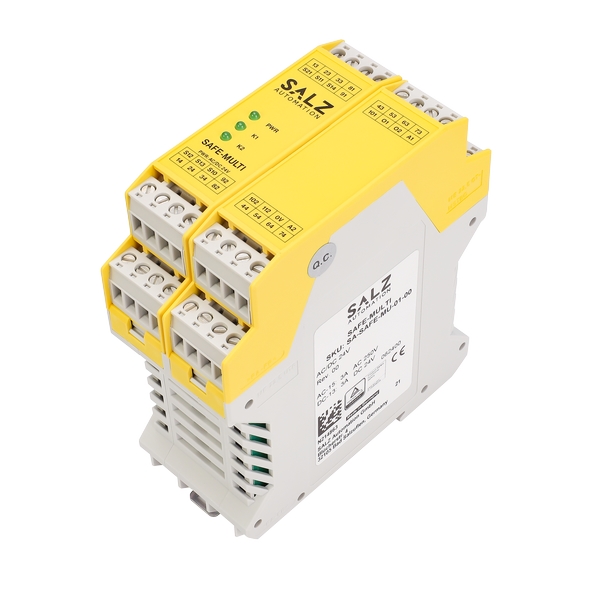

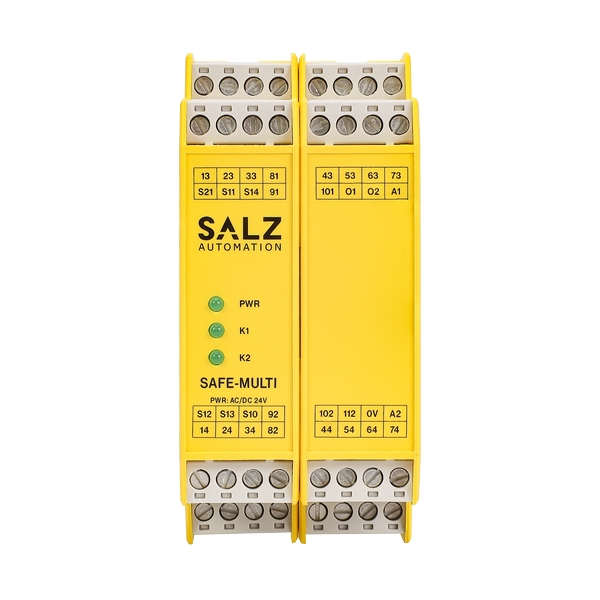

SAFE-MULTI型功能安全繼電器產品特點：

1、7個非延時安全觸點。

2、4個輔助繼電器和2個輔助半導體輸出。

3、連接：

    → 緊急停止按鈕

    → 機械安全開關

    → 非接觸式安全開關

    → 帶OSSD輸出的安全組件

4、控制：單通道或雙通道。

5、外部接觸器或擴展模塊的反饋回路。

6、輸出觸點的循環監控。

7、LED電源和狀態指示燈。

8、自動或手動啟動。

9、短路監控和接地故障監控。

10、高達PLe/SILCL3/類別4 (EN ISO 13849-1/EN 62061/EN 61508)

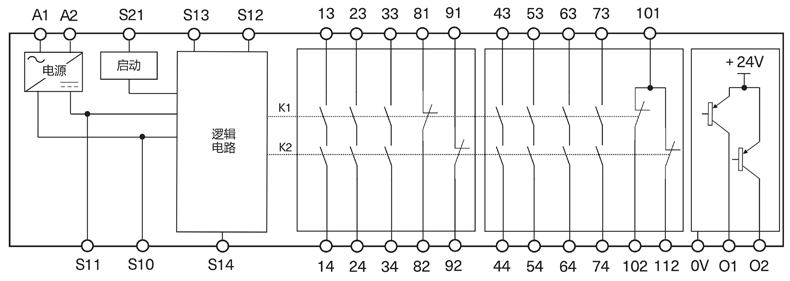

SAFE-MULTI型功能安全繼電器產品功能：

SAFE-MULTI型功能安全繼電器產品應用：

根據應用或EN ISO 13849-1的風險評估結果，設備必須按照圖1-圖10中所示進行接線。

警告：為了激活接地故障監控，必須僅將PE連接到符合EN 60204-1的電源單元。

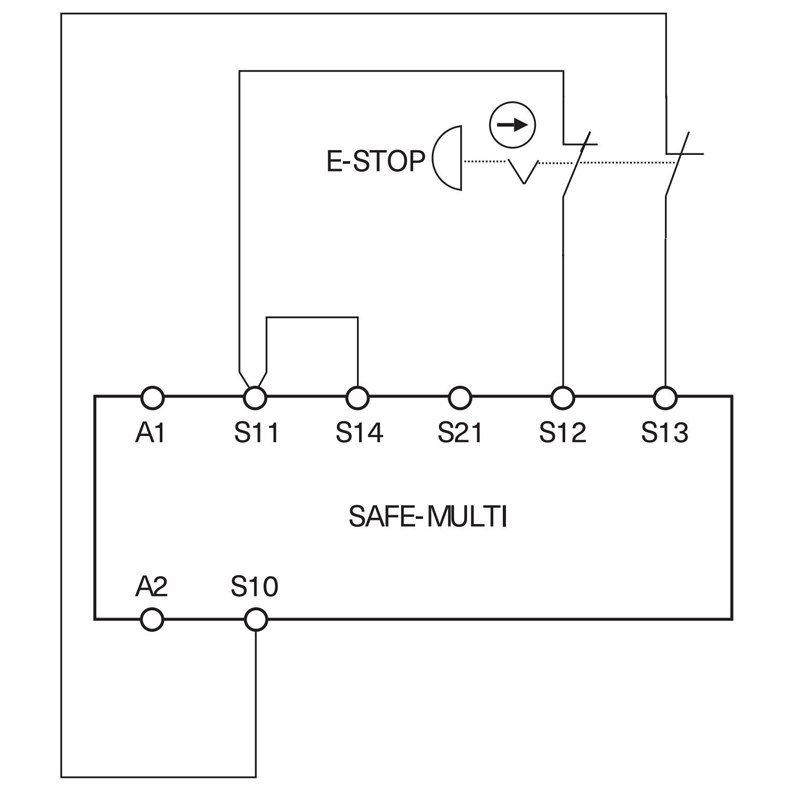

圖1：帶短路和接地故障監控的雙通道急停(高達PL e/SIL 3，類別4)

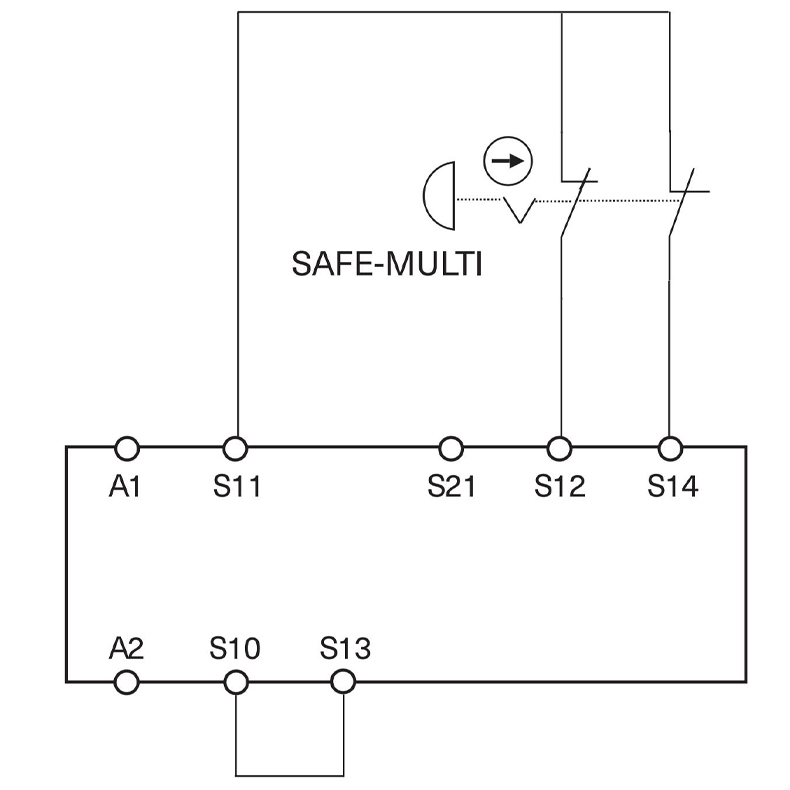

圖2：帶接地故障監控的雙通道急停(高達PL d/SIL 2，類別3)

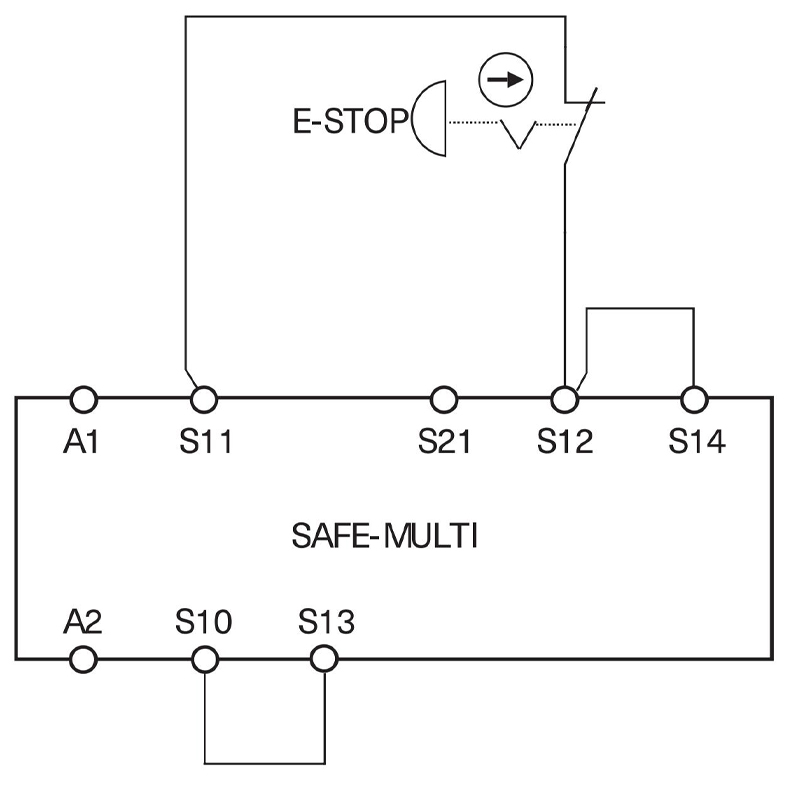

圖3：帶接地故障監控的單通道急停(高達PL c/SIL 1，類別1)

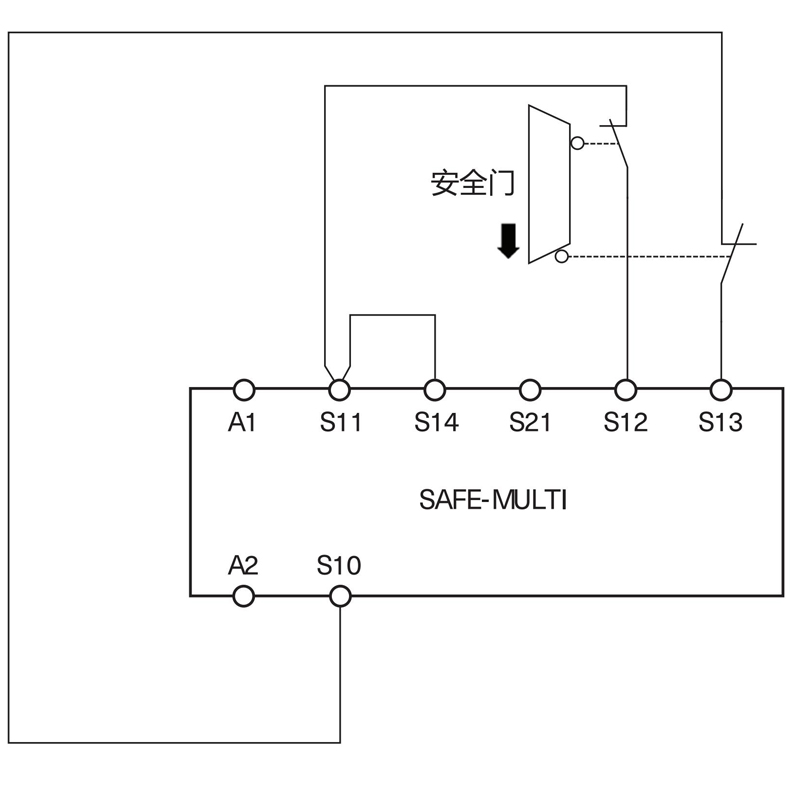

圖4：帶短路和接地故障監控的雙通道安全防護監控(高達PLe/SIL 3，類別 4)

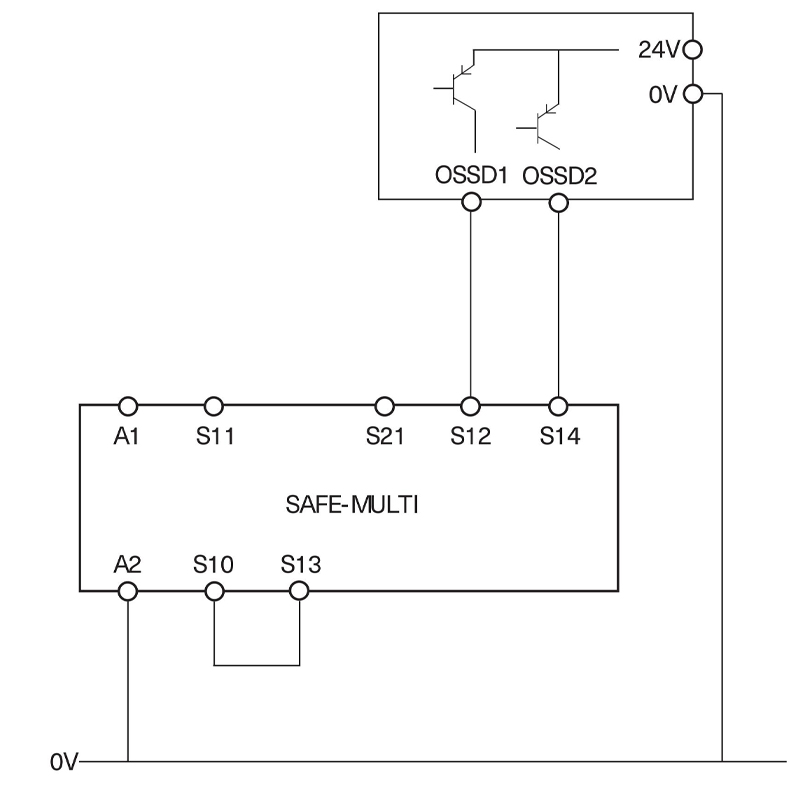

圖5：帶PNP輸出/OSSD輸出的雙通道急停，帶有自己的短路監控( 高達PLe/SIL3，類別4)

先決條件：信號發生器滿足PL e/SIL 3的要求

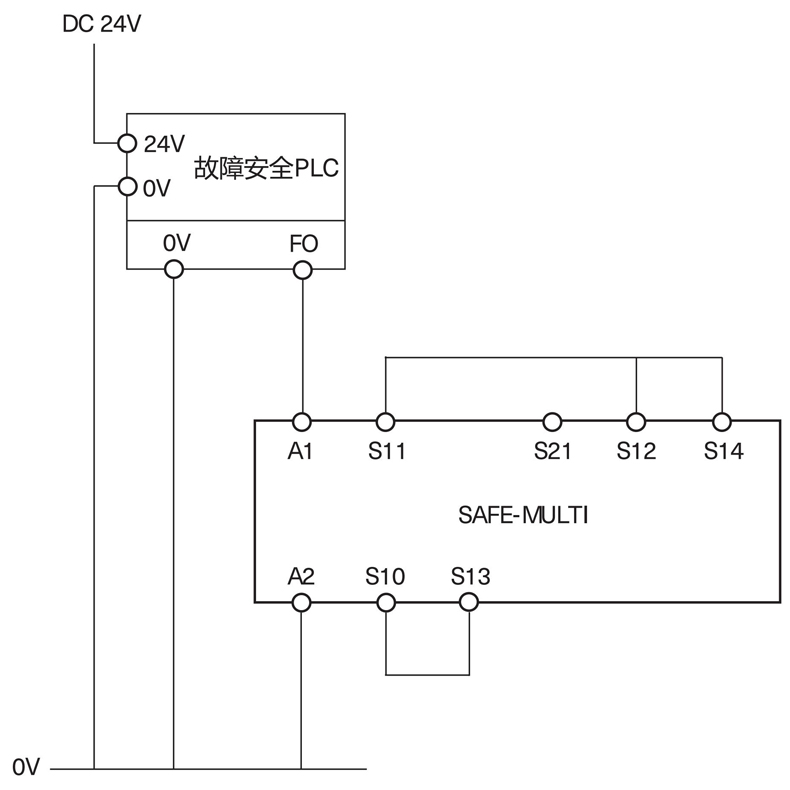

圖6：連接到安全PLC (高達PL e/SIL 3，類別4)

先決條件：安全PLC輸出滿足要求的安全等級，并且可以排除PLC輸出和SAFE-ESTOP

之間的斷短路（例如，電氣設備內部的接線. – 參見 EN ISO 13849-2，表 D4)。

警告：失去功能安全！

對于根據圖4和圖5的應用，需要注意以下幾點：

信號發生器和SAFE-MULTI的接地電位相同。

必須信號發生器發出的任何接通脈沖（光測試）不會導致安全繼電器的短暫激活，

因此應基本上禁用。

SAFE-MULTI型功能安全繼電器啟動行為：

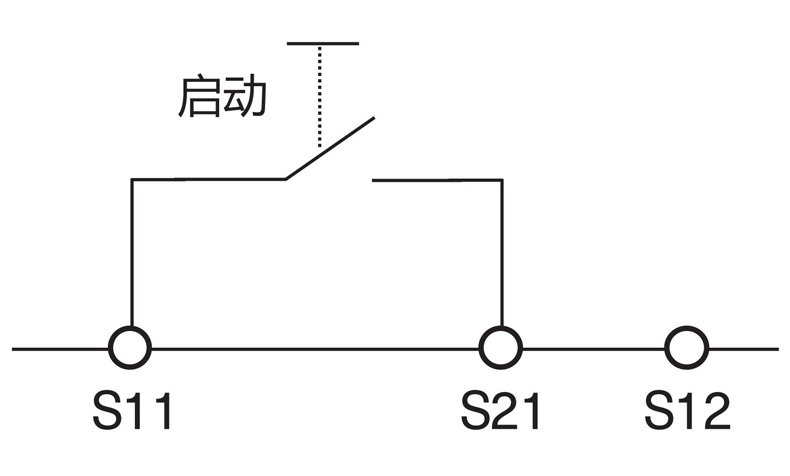

圖7：監控的手動啟動。監控在閉合安全開關之前，啟動按鈕是否已經打開。

先決條件：電源不得中斷

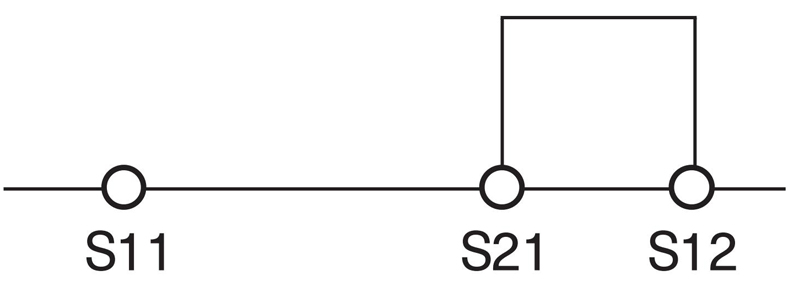

圖8：自動啟動。閉合S12 和 S13/S14安全開關時的允許延時：

S12在S13/S14之前：300ms

S13/S14在S12之前：無限制

警告：安全觸點將在通電時立即激活

SAFE-MULTI型功能安全繼電器反饋回路：

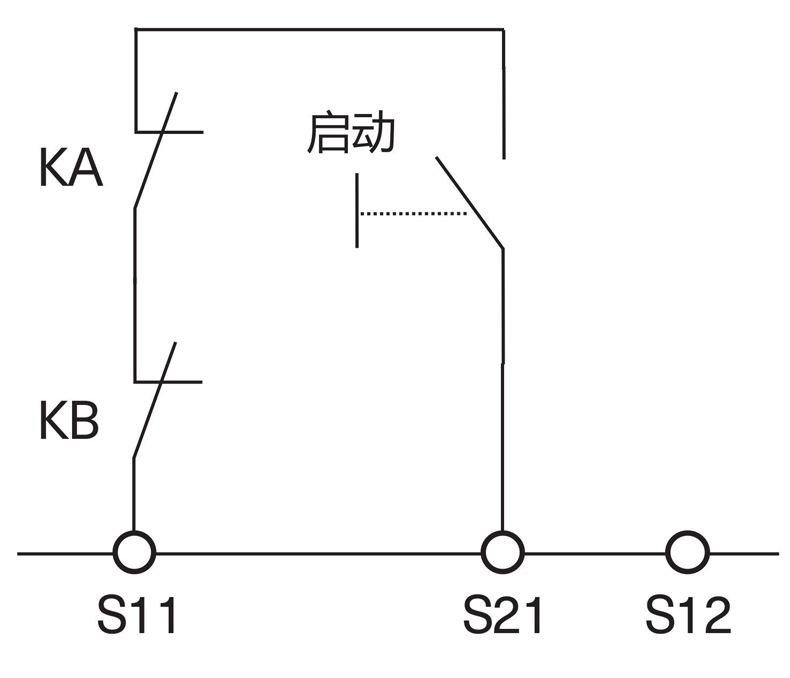

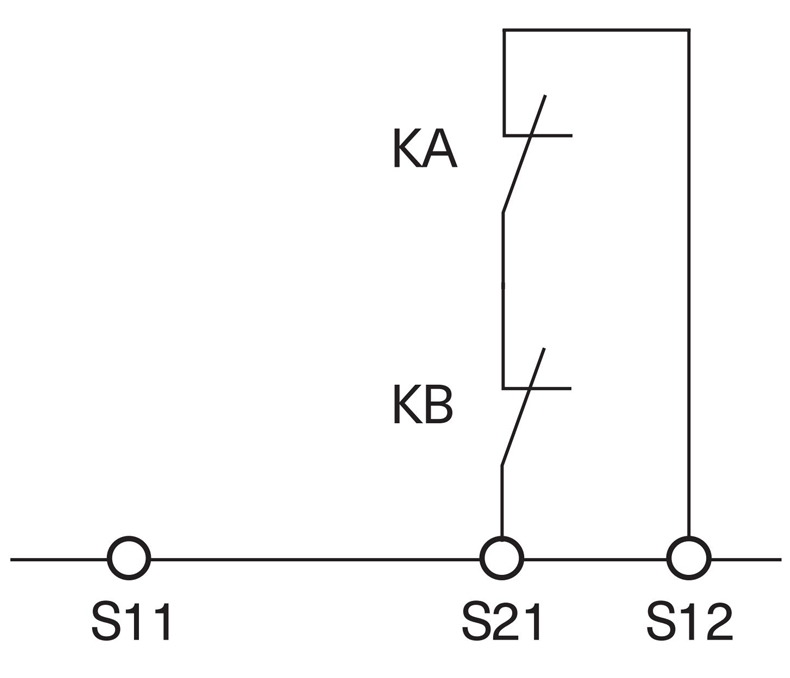

圖9：監控手動啟動的反饋回路。反饋回路監控接觸器或擴展模塊

圖10：自動啟動反饋回路。反饋回路監控接觸器或擴展模塊

SAFE-MULTI型功能安全繼電器技術參數：
