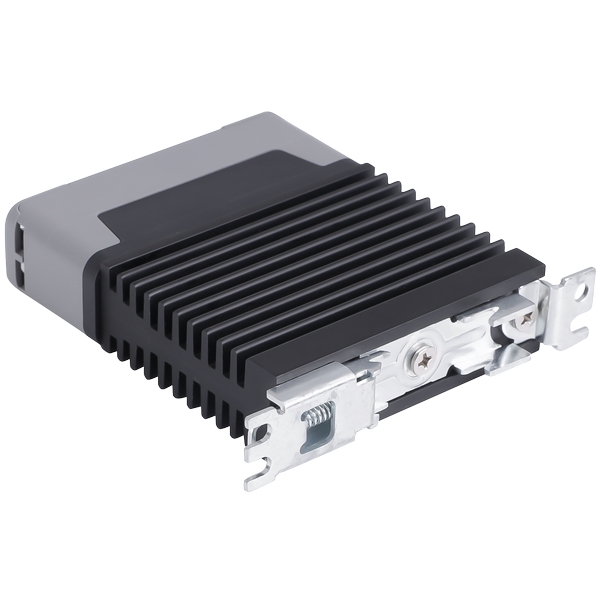

GSR8系列散熱一體化單相固態繼電器產品特點：
1、負載電流15A,25A,40A,60A。
2、負載電壓24-480VAC和48-660VAC。
3、控制電壓4-32VDC和90-280VAC。
4、過零或隨機導通開關。
5、IP20安全保護可拆卸蓋子。
6、LED輸入指示燈。
7、散熱器一體化，寬22.5mm。
8、在面板或35mm標準導軌安裝DIN (EN50022)。

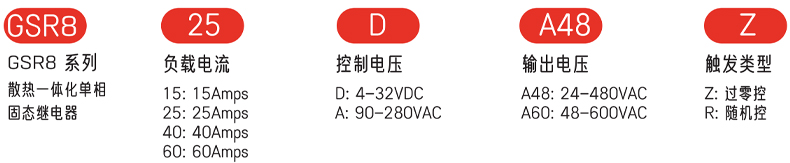

GSR8系列散熱一體化單相固態繼電器型號及含義：
GSR8系列散熱一體化單相固態繼電器產品選型：
| 控制電壓 | 工作電壓 | 額定工作電流 | |||
| 15Amps | 25Amps | 40Amps | 60Amps | ||
| 4to32VDC | 480VAC"Z" | GSR8-15DA48Z | GSR8-25DA48Z | GSR8-40DA48Z | GSR8-60DA48Z |
| 4to32VDC | 480VAC"R" | GSR8-15DA48R | GSR8-25DA48R | GSR8-40DA48R | GSR8-60DA48R |
| 90to280VAC | 480VAC"Z" | GSR8-15AA48Z | GSR8-25AA48Z | GSR8-40AA48Z | GSR8-60AA48Z |
| 90to280VAC | 480VAC"R" | GSR8-15AA48R | GSR8-25AA48R | GSR8-40AA48R | GSR8-60AA48R |
| 4to32VDC | 600VAC"Z" | GSR8-15DA60Z | GSR8-25DA60Z | GSR8-40DA60Z | GSR8-60DA60Z |
| 4to32VDC | 600VAC"R" | GSR8-15DA60R | GSR8-25DA6OR | GSR8-40DA60R | GSR8-60DA60R |
| 90to280VAC | 600VAC"Z" | GSR8-15AA60Z | GSR8-25AA60Z | GSR8-40AA60Z | GSR8-60AA60Z |
| 90to280VAC | 600VAC"R" | GSR8-15AA60R | GSR8-25AA6OR | GSR8-40AA6OR | GSR8-60AA6OR |
GSR8系列散熱一體化單相固態繼電器輸入?yún)?shù)：
| 參數名稱 | 參數值 | |
| 控制電壓范圍 | 4-32VDC | 90-280VAC |
| 反向電壓. | -6VDC | / |
| 開通電壓 | 4VDC | 90VAC |
| 關斷電壓 | 1V | 10VAC |
| 輸入電流(Min.) | 10mA | 6.5mA |
| 輸入電流(Max.) | 20mA | 18mA |
| 開通時間 | 1/2 Cycle | 1/2 Cycle |
| 關斷時間 | 1/2 Cycle | 1/2 Cycle |
GSR8系列散熱一體化單相固態繼電器輸出參數：
| 參數名稱 | 單位 | 參數值 | |||
| 標稱電流 | Amp | 15 | 25 | 40 | 60 |
| 負載電流范圍 | Arms | 0.05-15 | 0.05-25 | 0.05-40 | 0.1-60 |
| 浪涌電流10mSec(Max.) | Arms | 150 | 250 | 400 | 600 |
| 負載電壓范圍(480V) | Vrms | 24-480 | |||
| 阻斷電壓(480V) | Vpk | 800 | |||
| 負載電壓范圍(600V) | Vrms | 48-600 | |||
| 阻斷電壓(600V) | Vpk | 1200 | |||
| 頻率范圍 | Hz | 47~63 | |||
| 斷態電壓上升率dv/dt(min.） | V/μs | 200 | 200 | 200 | 500 |
| 斷態漏電流(Max. | mA | ≤8 | |||
| 通態壓降(Max.) | Vrms | 1.5 | 1.5 | 1.5 | 1.6 |
| 開通時間(Max.)“過零控” | Cycle | 1/2 | |||
| 開通時間(Max.)“隨機控” | mSec | 1 | |||
| 關斷時間(直流) | Cycle | 1/2 | |||
| 關斷時間(交流) | mSec | 10 | |||
GSR8系列散熱一體化單相固態繼電器其他參數：
 參數名稱 | 15A | 25A | 40A | 60A | ||
| 介質耐壓(輸入/輸出)(50/60 Hz) | 2500 Vrms | |||||
| 介質耐壓(輸入，輸出/底板)(50/60 Hz) | 2500 Vrms | |||||
| 絕緣電阻(@500 VDC) | 109Ω | |||||
| 電容，輸入/輸出(Max.) | 0.8 pF | |||||
| 工作環境溫度范圍 | -30 to 80℃ | |||||
| 存儲環境溫度范圍 | -30 to 100℃ | |||||
| 環境濕度符合IEC60068-2-78 | 95 % | |||||
| LED輸入指示燈 | 紅色 | |||||
| 外殼材料 | PBT+30%GF | |||||
| 底板材料 | 紫銅，氧化鋁 | |||||
| 重量 | 280g | |||||
GSR8系列散熱一體化單相固態繼電器產品尺寸：

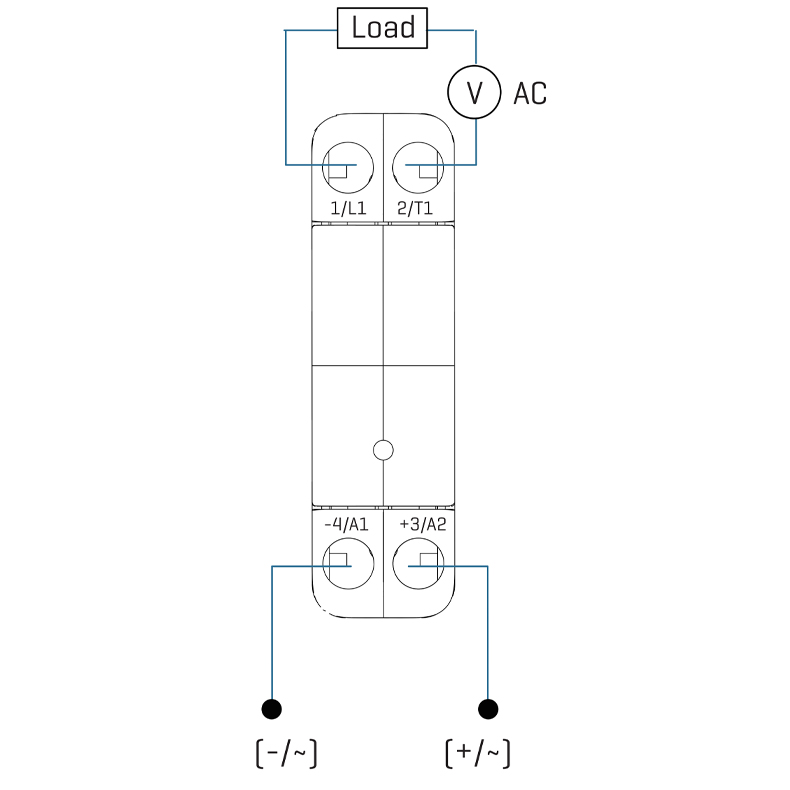

GSR8系列散熱一體化單相固態繼電器產品接線：

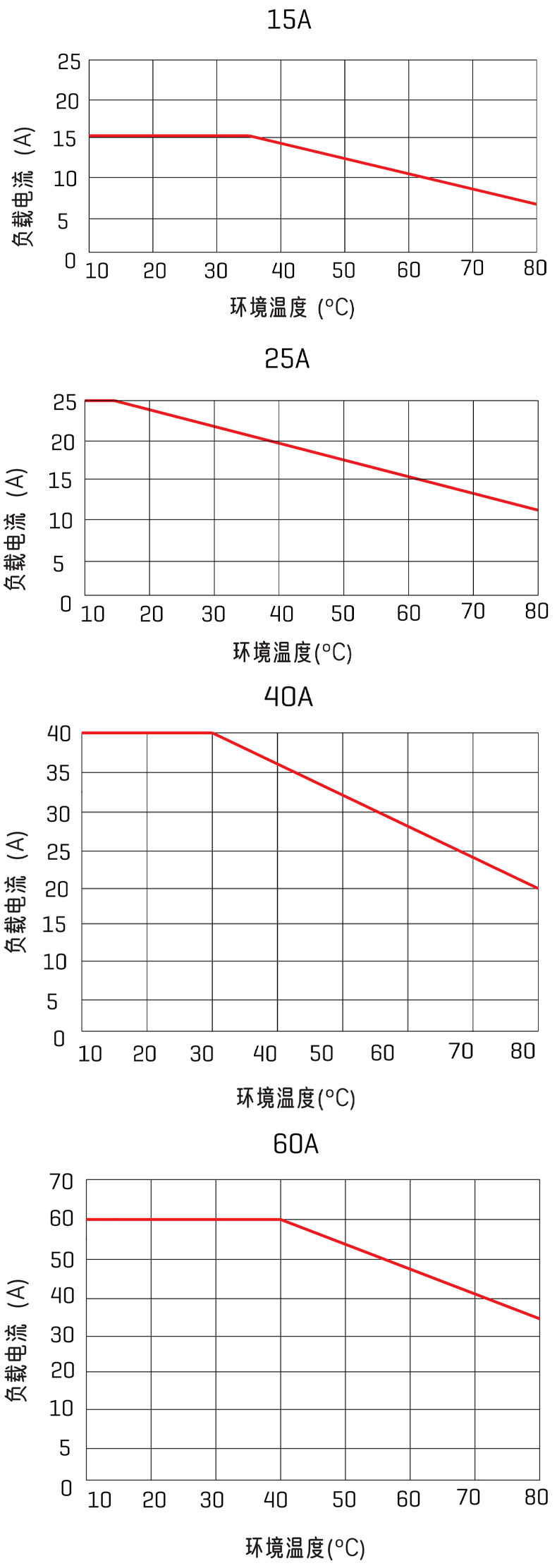

GSR8系列散熱一體化單相固態繼電器溫度曲線：
